Z45X消防专用明杆弹性座封闸阀
消防专用明杆弹性座封闸阀
产品型号:GFZ45X

产品引用标准:


公称压力:1.0~2.5MPa    工作温度:0~80℃     法兰标准:GB/T 17241.6 GB9113
公称通经:50~400mm    适用介质:水、油、气等   试验标准:GB13927 AP1598

产品用途:


消防专用明杆弹性座封闸阀除具有弹性座封闸阀的优点之外,并可以较直观显示阀门开启程度,以便能在较远处判别阀门的开度,及时采取相应措施。启闭迅速可靠,故常应用于消防系统。

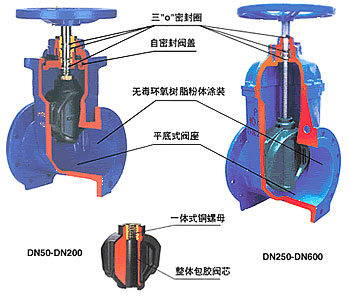

产品结构特点:


◆整体包胶阀芯
球墨铸铁骨架内外采用高性能橡胶和硫化技术进行整体包覆,贴合紧密牢靠,几何尺寸精确,密封弹性佳,彻底将阀芯金属与流体隔离,耐腐蚀。
◆ 一体式铜螺母
阀芯的铜螺母与球墨铁骨架,采用特种工艺紧密连接为一体,确保的长期操作和水流冲击下也不会松脱,避免造成阀门的控制失效。
◆ 平底式阀座
本公司弹性座封闸阀底部采用全流域直通式设计,等同于一直管道,不易堆积杂物,确保密封可靠,使流体畅通无阻。
◆ 自密封阀盖
阀盖与阀体间采用自密封结构设计,在许用压力范围内,流体压力越高,密封越紧密。
◆ 特殊上密封
阀杆与阀盖间的上密封结构,采用三只o形密封圈设计,与传统闸阀的填料密封结构相比,道道密封紧密,磨擦阻力大幅减少。在阀门处于任何开度、有压力且具备阀杆安全锁定功能,确保在操作和维护过程中阀杆不会被压力冲出,避免造成人员伤害
◆ 结构轻巧
紧凑的结构,使大工作高度较传统闸阀降低60mm-300mm以上,节省工程空间;本体采用球墨铸铁材料,重量较传统闸阀减轻约20%-30%,安装维修便利。
◆ 食品级卫生要求
阀体内部以无毒环氧树脂涂装,阀芯内外表面以橡胶完全包覆,不会出现锈水或腐蚀现象,可直接用于生活饮用水系统、食品医药行业。

主要零件的材料说明:


名 称
材 质
阀 体
灰 铸 铁、球 墨 铸 铁、铸 钢
闸 板
球 墨 铸 铁 +三 元 乙 丙 或 丁 腈 橡 胶
中 口 垫
丁 腈 橡 胶三 元 乙 丙
密 封 圈
丁 腈 橡 胶
支 架
灰 铸 铁、球 墨 铸 铁、铸 钢
阀 杆
不 锈 钢
螺 栓
不 锈 钢
压 盖
球 墨 铸 铁、铸 钢
阀 杆 螺 母
铜 合 金
手 轮 (传 动 帽)
可 锻 铸 铁

主要外形尺寸:


DN
50
65
80
100
125
150
200
250
300
350
400
L
178
190
203
229
254
267
292
330
356
381
406
Hmin(全开)
322
332
350
420
581
581
736
882
1009
1300
1380
Hmax(全开)
374
398
429
524
721
736
942
1031
1117
1655
1805
Z45X消防专用明杆弹性座封闸阀
