 首页--产品展示

磁性浮子液位计
产品型号:RUHZ-52

产品优点:

UHZ-52系列磁翻柱浮子液位计,是本厂引进、国内外同类产品,并加以吸收、消化、提高,按原化工部颁布的磁性液位计标准HG/T21584-95研制生产的产品。可用于塔、罐、槽、球形容器和锅炉等设备的介质液位检测。该系列磁性液位计可以做到高密封、防泄漏适应于高压、高温、腐蚀性介质的液位测量,使用可靠、安全性好,它弥补了玻璃板(管)液位计指示不清晰,易破碎的不足,不受高、低温度剧变的影响,不需多组液位计的组合。全过程测量无盲区,显示醒目,读数直观,测量范围大。特别是现场指示部分,由于不与液体介质直接接触,所以对高温、高压、有毒、有害、强腐蚀性介质,更显其优越性。因此,它比传统的玻璃板(管)式液位计具有更高的可靠性、安全性、性、实用性。

  磁翻柱浮子液位计的显著特点是液体介质与指示器完全隔离,所以在任何情况下都非常安全、可靠、耐用,而且各种型号的液位计上液位报警、控制开关,可实现液位或界位的上、下限报警、控制、配上干簧-电阻式液位变送器,可将液位、界位信号转换成二线制4-20mmADC标准信号,实现远距离指示、检测、记录与控制。该系列磁翻柱液位计可广泛适用与电力、石油、化工、冶金、环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。

特点:

●适合容器内液体介质的液位、界位的测量。除现场指示,还可配远传变送器、报警开关、控制开关,检测功能齐全。
  ●指示新颖,读数直观、醒目,观察指示器的方向可根据用户需要改变角度。
  ●测量范围大,不受贮槽高度限制。
  ●指示机构与被测介质完全隔离,因而密封性好、可靠性高,使用安全。
  ●结构简单,安装方便,维护费用低。
  ●耐腐蚀、无需电源、防爆。

主要技术参数:

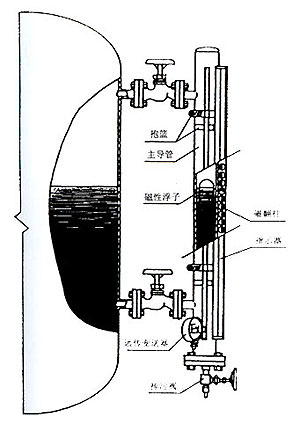

结构原理:

  液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时,液位计主导管中的浮子也随之升降,浮子内的永久磁钢通过磁耦合传递到现场指示器,驱动红、白翻柱翻转180°,当液位上升时,翻柱由白色转为红色,当液位下降时,翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示。

液体介质密度与沉筒距对照表(PN1.6~4.0MPa)
液体介质密度(g/cm3)
沉筒距M(mm)
典型液体介质示例
0.45~0.60
320~380
液化石油气、液氨、乙烯、氢氰酸、乙烷
0.61~0.74
260~320
汽油、丁二烯
0.75~0.85
230~260
甲醇、环氧(丙烷)、二甲苯、轻油、乙醇
0.86~0.99
200~230
丙酮、氨水、粗苯、啤酒、重酒、牛脂、乙苯
1.00~1.10
180~200
水、醋酸、樟脑油
1.11~1.25
160~180
盐酸、焦油、氯磺酸、硝基苯、FR-22
1.26~1.39
140~160
液碱、麦芽糖、20%稀硫酸、硫酸二甲酯
1.40~1.59
120~140
液氯、稀硫酸、浓硝酸、FR-12、氯仿
1.60~2.00
100~120
98%硫酸、发烟硫酸、高氯酸、溴水磷酸、氟油

主要技术参数:

1、测量范围:0~15000mm
2、准确度:±10mm
3、翻柱直径:10mm
4、公称压力:PV1.6~10.0MPa
5、公称通径:DN20
6、介质密度:≥0.45g/cm3
7、介质密度差:≥0.15g/cm3(测量界位)
8、介质温度:-40~+250℃(特殊要求可达450℃)
9、介质粘度:1st(0.001㎡/s)对于粘度大的介质或温度低时易结晶的介质,可根据用户要求选带蒸汽夹套式液位计
10、连接法兰:采用化工部1997年颁布的HG20592-20635-97标准。若采用其他标准(如GB、ANSI、DIN等标准),请用户在订货时注明
11、XGZU-500系列光柱指示数字显示调节报警仪祥见说明书

报警器技术参数:

1、供电电源电压:220V.AC,50Hz
2、输出信号:二常开,二常闭开关信号
3、开关触点容量:220V,2A
4、工作寿命:〉100000次
5、报警精度:±5mm
6、环境温度:-40~+60℃
7、防爆型式及防爆标志:经化工部电气仪表防爆质量监督检验中心检验合格。防爆标志dllBT4
8、报警开关防爆软管接口:M20×1.5内螺

远传(变送)装置技术参数:

1、远传装置量程:0~15000mm;在同一个设备上,因量程过大而同时使用多台同一型号的浮子液位计时,远传部分可以串联使用,但用户在订货时须注明
2、精度:±10mm
3、回差:±10mm
4、输出信号:4~20mA.DC
5、远传大距离:3Km,敷设电缆电容、电感大值不超过0.13uF.4.12mH
6、电源电压:24V.DC、220V.AC50Hz(浮子液位计配带24V直流稳压电源)
7、环境温度:-40~+60℃
8、负载阻抗:250Ω
9、防爆软管接口:M20×1.5内螺纹
10、功耗:<1.0W
11、防爆型式及防爆标志:经化工部电气仪表防爆质量监督检验中心检验合格。防爆标志dllBT4

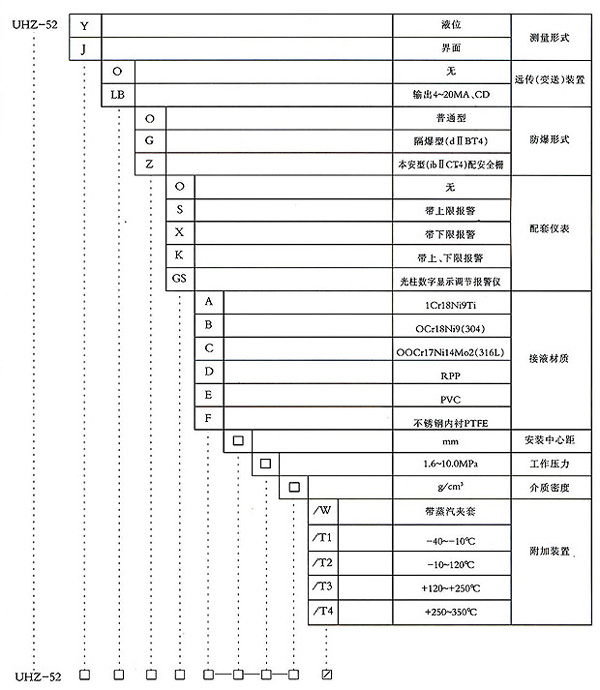

型号、规格
