 首页--产品展示

锻钢闸阀
产品型号:Z61H/Y

产品引用标准:


闸阀的设计与API602,BS5352和ASME B16.34。检验与测试按API598,标记按MSS-SP-25

产品结构特点:


锻钢闸阀有三种阀盖设计形式。第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖螺纹连接,内压自密封环密封。

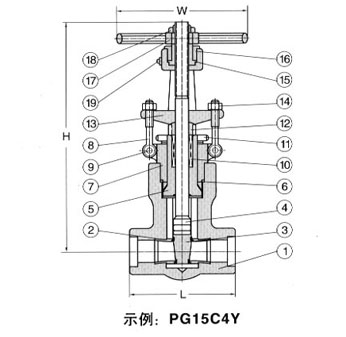

主要零件的材料说明:


序号
零件名称
CS to ASTM
AS to ASTM
SS to ASTM
Type A105N
Type F22
Type F304(L)
Type F316(L)
1
阀体
A105N
A182 F22
A182 F304(L)
A182 F316(L)
2
阀座
A276 420
A276 304
A276 304(L)
A276 316(L)
3
闸板
A182 F430/F410
A182 F304
A182 F304(L)
A182 F316(L)
4
阀杆
A182 F6a
A182 F22
A182 F304(L)
A182 F316(L)
5
垫片
316夹柔性石墨
316夹PTFE
6
阀盖
A105N
A182 F22
A182 F304(L)
A182 F316(L)
7
阀盖 螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
8
圆柱销
A276 420
A182 F304
9
填料压套
A276 410
A182 F304(L)
A182 F316(L)
10
活节螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
11
填料压板
A105
A182 F11
A182 F304(L)
A182 F316(L)
12
螺母
A194 2H
A194 4
A194 8
A194 8M
13
阀杆螺母
A276 420
14
锁紧螺母
A194 2H
A194 4
A194 8
A194 8M
15
铭牌
SS
16
手轮
A197
17
润滑垫片
A473 431
18
填料
柔性石墨
PTFE
适用介质
水、蒸汽、油品等
水、蒸气、油品等
硝酸、醋酸等
适用温度
-29°C~425°C
-29°C~550°C
-29°C~200°C

注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;


主要外形尺寸:


NPS
1/2″
3/4″
1″
11/4″
11/2″
2″
L
900-150Lb
140
140
140
178
178
216
2500Lb
186
186
186
232
232
279
H(开)
321
321
321
380
414
502
W
160
160
180
200
250
280
重量
900Lb-1500Lb
11.5
10.8
10.5
19.6
21.0
55.4
2500Lb
12.3
11.6
10.8
26.0
28.4
60.0
